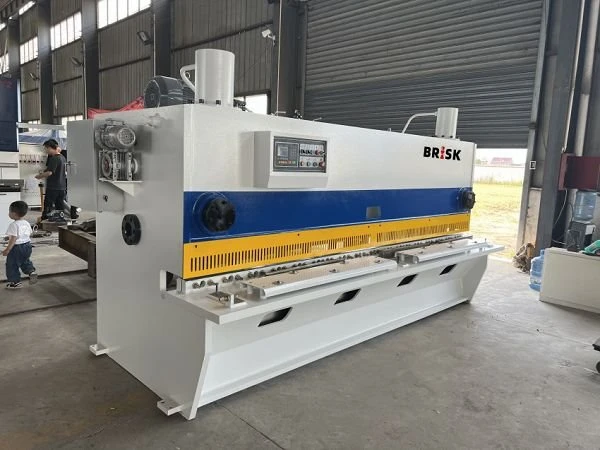

La máquina de corte de guillotina es un equipo profesional diseñado para sábanas de metal de corte. Se divide principalmente en dos categorías: máquina de corte de swing hidráulica y máquina de corte de compuerta hidráulica. Entre ellos, la serie QC11K es su representante, principalmente compuesta por componentes centrales, como el cilindro principal, el cilindro hidráulico, el dispositivo de llenado de fluidos, el departamento de energía del tanque, la bomba de alta presión, el sistema de control de baja presión, el motor, las diversas presión y las válvulas de control direccionales. Estos componentes de precisión funcionan juntos para garantizar el funcionamiento eficiente y estable del equipo. Se usa ampliamente en muchos campos, como el procesamiento de metales, la fabricación y la construcción.
Características principales
-La máquina de corte adopta una estructura soldada de acero, que ha sido tratada exhaustivamente por el envejecimiento de vibraciones, el tratamiento térmico, etc. para eliminar el estrés y garantizar una buena rigidez y estabilidad.
-La máquina está equipada con un sistema hidráulico integrado avanzado, que es de alta calidad y confiable.
-Por de corte de precisión, adopta un riel de guía de rodadura de tres puntos para eliminar de manera efectiva la brecha del ferrocarril guía y mejorar la precisión de corte de la máquina de esquilamiento de la placa de metal.
-La máquina de corte tiene paradas eléctricas, ajuste fino manual y una pantalla digital, lo que permite a los usuarios lograr un control preciso.
-La brecha de cuchilla se puede ajustar de manera rápida, precisa y conveniente por medios manuales o eléctricos para satisfacer varias necesidades de corte.
-Con un diseño de cuchilla rectangular, se pueden usar cuatro cuchillas para extender la vida útil de la máquina de corte de placas de metal.
-El ángulo de corte se puede ajustar para minimizar la deformación de la placa.
-La estructura de inclinación hacia adentro del haz de corte ayuda a que la placa de metal se caiga fácilmente y la operación es rápida
Especificaciones técnicas
|
Modelo |
Espesor de corte |
Longitud de corte |
Ángulo de corte |
Rango de ajuste de retroceso |
Tiempo de accidente cerebrovascular |
Motor |
Dimensión |
Peso |
|
QC11Y -6 x2500 |
6 |
2500 |
0.5~1.5 |
500 |
20 |
7.5 |
2850X1800X1950 |
4 |
|
QC11Y -6 x3200 |
6 |
3200 |
0.5~1.5 |
500 |
16 |
7.5 |
3450X1850X2000 |
5.2 |
|
QC11Y -6 x4000 |
6 |
4000 |
0.5~1.5 |
500 |
12 |
7.5 |
4450X1850X2000 |
7 |
|
QC11Y -6 x6000 |
6 |
6000 |
0.5~1.5 |
500 |
10 |
15 |
6940X2200X2450 |
11.5 |
|
QC11Y -8 x2500 |
8 |
2500 |
0.5~1.5 |
500 |
18 |
11 |
2860X1850X2150 |
5 |
|
QC11Y -8 x3200 |
8 |
3200 |
0.5~1.5 |
500 |
14 |
11 |
3460X1850X2150 |
6.2 |
|
QC11Y -8 x4000 |
8 |
4000 |
0.5~2 |
500 |
12 |
11 |
4550X1750X1950 |
8 |
|
QC11Y -8 x6000 |
8 |
6000 |
0.5~2 |
500 |
10 |
15 |
6940X2250X2550 |
14 |
|
QC11Y -10 x2500 |
10 |
2500 |
0.5~2 |
500 |
15 |
15 |
2950X1850X2050 |
7 |
|
QC11Y -10 x3200 |
10 |
3200 |
0.5~2 |
500 |
13 |
15 |
3650X1850X2050 |
8.3 |
|
QC11Y -10 x4000 |
10 |
4000 |
0.5~2 |
500 |
12 |
18.5 |
4550X2050X2150 |
9 |
|
QC11Y -10 x6000 |
10 |
6000 |
0.5~2 |
600 |
10 |
18.5 |
6850X2550X2650 |
17 |
|
QC11Y -13 x2500 |
13 |
2500 |
0.5~2 |
600 |
14 |
15 |
3050X2050X2150 |
8 |
|
QC11Y -13 x3200 |
13 |
3200 |
0.5~2 |
600 |
13 |
15 |
3650X2050X2150 |
9 |
|
QC11Y -13 x4000 |
13 |
4000 |
0.5~2 |
600 |
10 |
18.5 |
4550X2050X2150 |
10 |
|
QC11Y -13 x6000 |
13 |
6000 |
0.5~2 |
600 |
8 |
22 |
6850X2550X2650 |
16 |
|
QC11Y -16 x2500 |
16 |
2500 |
0.5~2 |
600 |
12 |
18.5 |
2850X2150X2350 |
9 |
|
QC11Y -16 x3200 |
16 |
3200 |
0.5~2 |
600 |
10 |
18.5 |
3650X2150X2350 |
10.6 |
|
QC11Y -16 x4000 |
16 |
4000 |
0.5~2 |
600 |
9 |
18.5 |
4350X2250X2450 |
14 |
|
QC11Y -16 x6000 |
16 |
6000 |
0.5~2 |
600 |
8 |
30 |
6850X2550X2750 |
25 |
|
QC11Y -20 x3200 |
20 |
3200 |
0.5~3 |
600 |
10 |
30 |
3550X2350X2550 |
18 |
|
QC11Y -20 x4000 |
20 |
4000 |
0.5~3 |
600 |
8 |
30 |
4540X2500X2950 |
22 |
|
QC11Y -20 x6000 |
20 |
6000 |
0.5~3 |
600 |
8 |
30 |
6850X2650X2950 |
28 |
Imágenes detalladas
Una cerca de seguridad móvil entrelazada eléctrica y mecánica con un interruptor protege al operador y proporciona una visión clara de la situación de corte de la máquina de corte por seguridad y conveniencia.
Piezas eléctricas de buena calidad de Francia que pueden funcionar bien.
Los clientes pueden obtener fácilmente reemplazos para los componentes eléctricos de la máquina de corte de guillotina desde cualquier parte del mundo.
Mejora de la precisión del posicionamiento
Aumente el ángulo de corte, la fuerza requerida para cortar la pieza de trabajo es pequeña y la pieza de trabajo se deforma fácilmente.
Disminuya el ángulo de corte, la fuerza requerida para cortar la pieza de trabajo es más grande, la pieza de trabajo es más recta y la sección transversal es más suave.
● Panel de caja LCD monocromo.
● Factor integral programable libremente
● Control de posicionamiento automático
● Compensación de asignación de husillo
● Relé de tiempo interno
● Contador de stock
● Pantalla de posición de retroceso, resolución en 0. 05 mm
Las válvulas de Rexroth de Alemania aseguran la mejor calidad.
Siemens Motor de Alemania garantiza la vida útil y el bajo ruido cuando la máquina está funcionando.
Pedal de pie con un botón de emergencia por seguridad.
Servicios
- Servicio de instalación
Brindamos servicios de instalación, donde podemos enviar a nuestros técnicos a la fábrica del cliente para la instalación y la configuración preoperacional de la máquina de corte de guillotina. (Los clientes solo son responsables de cubrir los gastos aéreos y los gastos de alojamiento).
- Servicio de capacitación
Nuestro técnico puede visitar su fábrica para proporcionar capacitación sobre la operación de la máquina. Alternativamente, los clientes pueden enviar a sus técnicos a nuestra fábrica para aprender los procedimientos operativos.
- Garantía de calidad
Garantizamos la calidad de nuestros productos. El período de garantía es de 18 meses.
